Распределительный щит
Представляет собой стандартизированный низковольтный распределительный шкаф на максимальный номинальный ток 630 А. Соответствует стандартам: IEC 61439, GB 7251.
Описание
маркер
Описание продукта
Представляет собой стандартизированный низковольтный распределительный шкаф на максимальный номинальный ток 630 А. Соответствует стандартам: IEC 61439, GB 7251.
Электрические параметры
| Номинальное рабочее напряжение Ue | AC 400 В / 440 В |
| Номинальное напряжение изоляции Ui | AC 1000 В |
| Номинальное выдерживаемое импульсное напряжение | 8 кВ |
| Максимальный номинальный ток | 630 А |
| Номинальный кратковременно выдерживаемый ток Icw | 20 кА / 1 с |
| Номинальный ударный ток Ipk | 42 кА |
| Применяемая частота | 50 Гц / 60 Гц |
Механические параметры шкафа
1. Степень защиты: IP30, IP40, IP54 (в зависимости от конфигурации)
2. Модульные блоки: модульная конструкция на 9–36 модулей, модули можно свободно менять местами
3. Высота шкафа (мм): 500, 700, 900, 1100, 1300, 1650, 1850
4. Ширина шкафа (мм): 600 мм, предусмотрена возможность комбинированного расширения
5. Глубина шкафа (мм): 300, 400, 600
6. Материал корпуса: холоднокатаная сталь, окраска порошковым напылением, цвет RAL 7035 (светлый серо-белый, промышленный серый)
7. Замок двери: патентованная ручка-замок серповидного типа; смотровая дверь со стеклом (как показано на рисунке)
Позиционирование продукции предприятия
ООО Пекин Сайань Электрические новые технологии специализируется на разработке, производстве, продаже, монтаже и техническом обслуживании высоковольтного и низковольтного комплектного электрооборудования, блочных трансформаторных подстанций и оборудования для автоматизированных систем управления. Продукция строго соответствует государственным стандартам и стандартам городского коммунального строительства и пригодна для полного спектра задач по электроснабжению, включая строительство электрических сетей, городскую инфраструктуру, жилую недвижимость, промышленные парки и объекты общественного назначения.
Ключевые преимущества продукции
Стандартизированное производство, стопроцентный выходной контроль, стабильное качество
Разработка детализированных проектных решений, нестандартное индивидуальное исполнение, проектирование в соответствии с требованиями заказчика
Комплексная поставка «в одно окно», техническое руководство, послепродажное обслуживание и эксплуатационная поддержка
Соответствие китайским стандартам сертификации CQC и соответствующим стандартам испытаний
Интеллектуальные системы управления и распределения электроэнергии
Интеллектуальная система мониторинга электроэнергии
Шкаф управления энергопотреблением и мониторинга
Система управления пожарной автоматикой с функцией блокировки
Комплектное оборудование автоматизированного управления
Услуги по индивидуальной разработке
1. Изготовление нестандартных корпусов шкафов в соответствии с рабочими чертежами.
2. Индивидуальное изготовление оборудования в соответствии со стандартами Государственной электросетевой корпорации Китая, стандартами для жилой недвижимости и муниципальными стандартами.
3. Модернизация, обновление и увеличение мощности устаревшего распределительного оборудования.
4. Детализированная проработка проектных чертежей, оптимизация схемных решений и передача технических требований.
5. Шеф-монтаж, пусконаладочные работы и послепродажное эксплуатационное обслуживание.
Система контроля качества продукции
1. Строгое соблюдение государственных электротехнических стандартов и нормативов электроэнергетической отрасли.
2. Контроль качества на всех этапах производства, проверка под напряжением и испытания на электрическую прочность изоляции.
3. Использование комплектующих ведущих брендов с возможностью прослеживаемости происхождения и проведения приёмочного контроля.
4. Полный выходной контроль готовой продукции с предоставлением полного комплекта документации, что исключает проблемы при приёмке.
5. Предоставление полного пакета документов для участия в тендерах: сертификатов соответствия и протоколов испытаний.
Области применения продукции
Государственные электрические сети, научные исследования и вспомогательные проекты в сфере интеллектуальных сетей
Жилая недвижимость, коммерческие комплексы, строительство жилья для переселенцев
Муниципальные дороги, проекты обновления городской среды, реконструкция систем ливневой и хозяйственно-бытовой канализации
Проекты электроснабжения заводов, промышленных парков, горнодобывающих и промышленных предприятий
Объекты общественного назначения: школы, больницы, правительственные учреждения
Ключевые инфраструктурные проекты, проекты временного электроснабжения строительных площадок
связаться с нами
Сопутствующие популярные продукты
СериЯ низковольтных комплектных устройств HKу
Стандартизированные серийные шкафы НРУ (корпус аналогичен конструкции Blokset) могут быть переданы на OEM-производство без торговой марки на наш завод в Китае. Мы являемся заводом в Китае, уполномоченным на производство корпуса данного шкафа, имеем полный комплект протоколов типовых испытаний IEC; мы можем поставлять корпус шкафа, изготовленный по спецификации российской стороны, с гарантией соответствия стандартам ГОСТ.
Средненапряженные комплектные устройства КРУ
Стандартизированные серийные КРУ (конструкция шкафа аналогична MVnex) могут быть изготовлены нашим китайским заводом по OEM-схеме без нанесения бренда. Мы являемся уполномоченным в Китае производителем корпуса данного шкафа и располагаем полным комплектом протоколов типовых испытаний МЭК; мы можем поставлять корпус шкафа, изготавливая его по спецификациям российской стороны, с обеспечением соответствия стандартам ГОСТ.

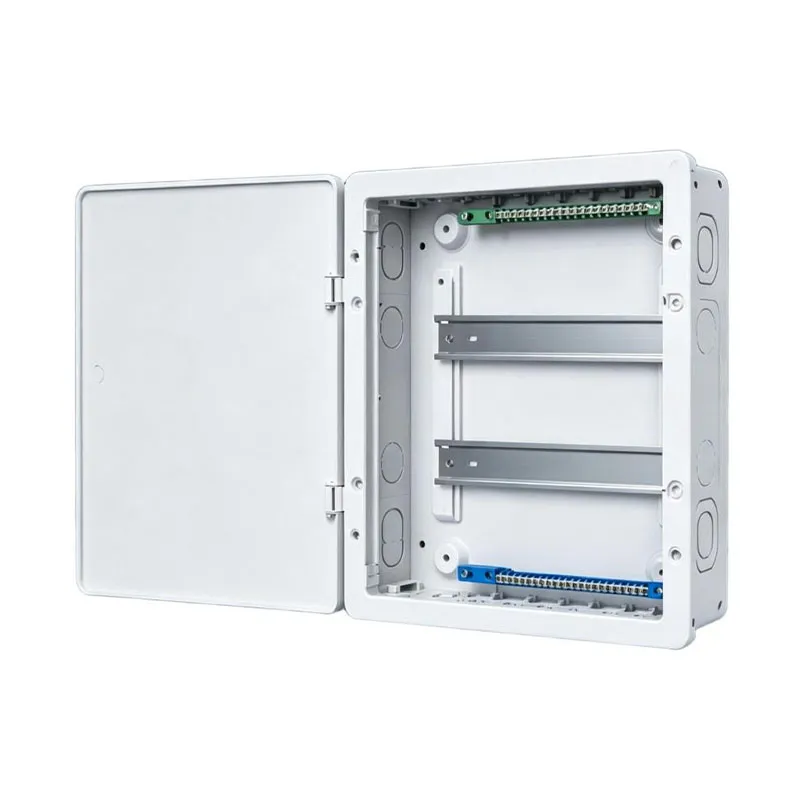

Квартирный осветительный распределительный щит
Представляет собой оконечный распределительный шкаф для бытового применения (квартирный щиток), предназначенный в основном для жилых зданий. В нём размещаются миниатюрные автоматические выключатели и устройства защитного отключения, обеспечивая распределение и защиту цепей освещения, розеток, кондиционирования и других бытовых сетей. Преимущественно устанавливается скрыто, также доступна версия для открытой установки.
Комплектное распределительное устройство типа KYN28B-12 в металлической оболочке, выкатного исполнения, со средним расположением выключателя
Комплектное распределительное устройство типа KYN28B-12 в металлической оболочке, выкатного исполнения, со средним расположением выключателя представляет собой малогабаритное распределительное устройство со средним расположением выключателя, самостоятельно разработанное и усовершенствованное нашей компанией на базе KYN28A.
Шкафы распределительные низковольтные сборной конструкции серий MNS/GCK/GCS
На отечественном и международном рынках с высокой конкуренцией низковольтные распределительные шкафы сборной конструкции, опираясь на многолетний успешный опыт эксплуатации, задают магистральное направление развития распределительных устройств. Вся система разработана с полным учётом перспектив дальнейшего расширения, а передовые технологии, применяемые в ней, занимают лидирующее положение в данной области.
Силовые трансформаторы
Вся серия силовых трансформаторов нашей компании охватывает полный диапазон напряжений 10 кВ и 35 кВ, а также мощностей от 50 кВА до 3150 кВА, включая все основные востребованные на рынке серии: S13-M, S22, SH15, SH21, SH25, SCB13, SCB14, SCB18, SGB18 и другие. Ассортимент представлен всеми категориями оборудования — стандартные распределительные, энергосберегающие с аморфным сердечником, сухие пожаробезопасные, комплектные трансформаторные подстанции в блочном исполнении, а также модели с регулировкой напряжения под нагрузкой.

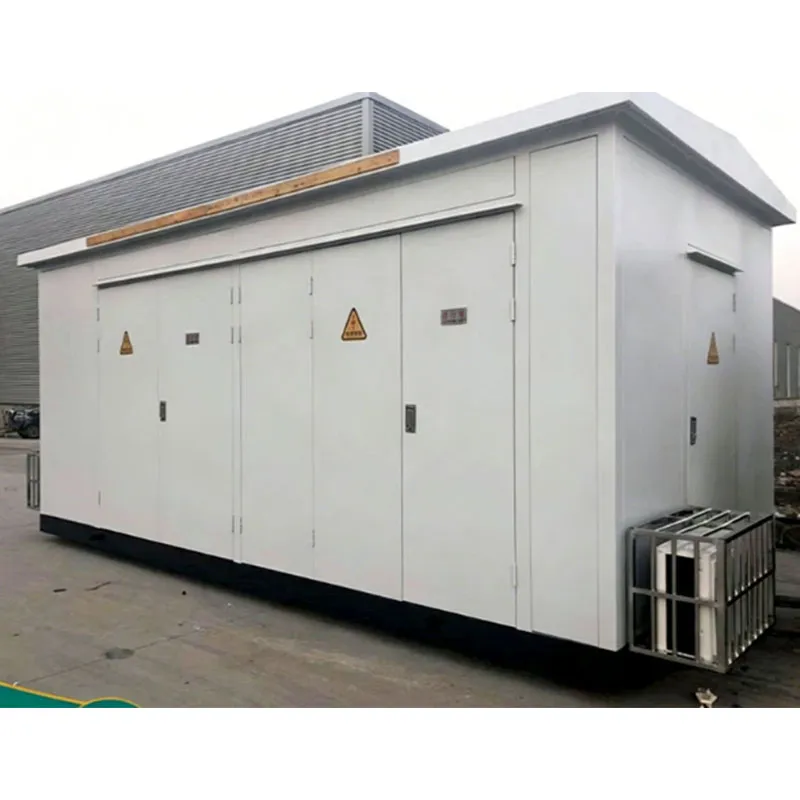

Блочные комплектные трансформаторные подстанции
Стандартизированные блочные комплектные трансформаторные подстанции имеют одинаковые размеры и унифицированную конфигурацию, что значительно повышает удобство их эксплуатации и технического обслуживания, а также обеспечивает универсальную взаимозаменяемость оборудования разных производителей в определённых пределах и в течение определённого периода времени. Конструктивное исполнение изделия, отсеки высокого и низкого напряжения, строительные интерфейсы и другие элементы имеют стандартизированную конструкцию, включающую три типа: стандартный, компактный и тип замены.

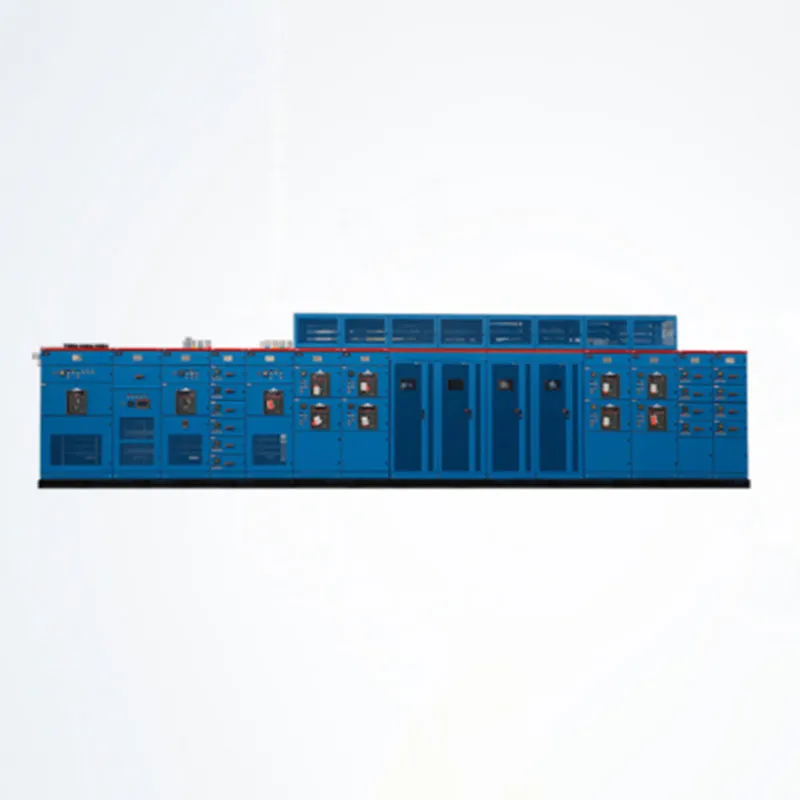

Интегрированный силовой модуль — специально для центров обработки данных
